オムロン E5CN-Q2MT-500

世界クラスの産業用制御コンポーネントとして、オムロン E5CN-Q2MT-500 は安定した正確な温度制御を実現し、包装機械、プラスチック加工装置、オーブン システム、およびその他の幅広い産業用途に最適です。

Floating Light Automation はこのモデルを海外の倉庫に大量に在庫しており、月間供給能力は 1,200 個を超えています。すべての製品は認定されたルートを通じて直接調達されており、世界中のお客様に 100% 本物の本物の商品を保証します。

オムロン E5CN-Q2MT-500とは何ですか?

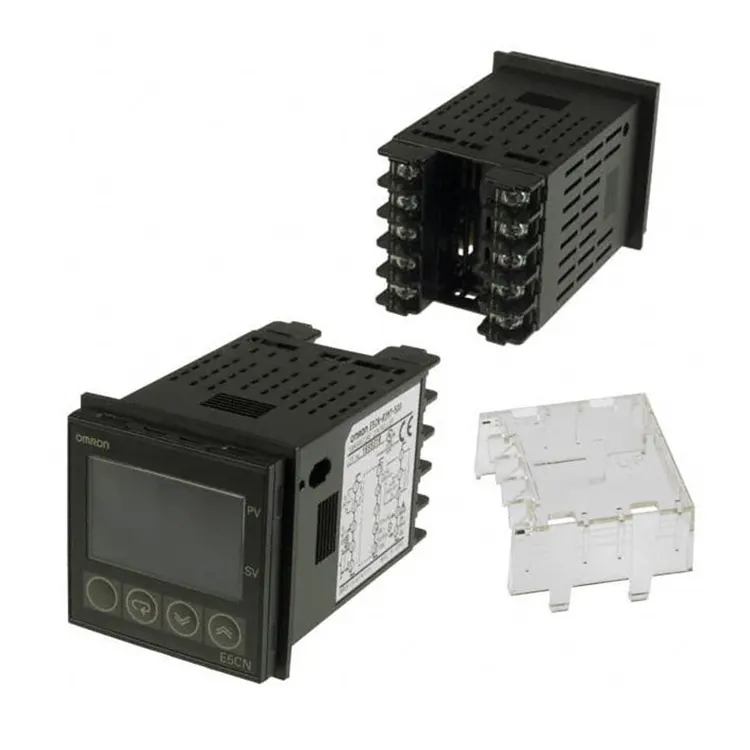

オムロン E5CN-Q2MT-500 は、プロセス値 (PV) と設定値 (SV) を同時に表示する 2 行の高輝度 LED ディスプレイを備えた 1/16 DIN サイズ (48×48mm) のデジタル温度コントローラーで、複雑な工場環境でもオペレーターが一目で温度データを読み取ることができます。

このモデルは 100 ～ 240V AC ユニバーサル電源入力をサポートしており、ユーザーが追加の電圧変換モジュールを構成する必要がなく、すぐに使用できるほとんどの世界的な産業用電源規格に適合します。

形E5CN-Q2MT-500は、制御出力にトランジスタ出力（NPN型）を採用しており、PWM（パルス幅変調）温度制御用ソリッドステートリレー（SSR）を直接駆動することができ、温度制御精度はフルスケールの±0.5％に達します。

K、J、T、E、N、R、S、B 熱電対や Pt100 白金抵抗など、複数の熱電対および白金抵抗入力タイプをサポートし、-200℃ ～ 1800℃の一般的な工業用温度測定範囲のほぼすべてをカバーし、さまざまな処理技術の温度制御要件を満たすことができます。

また、本製品はAC250V 5Aの警報出力を内蔵しており、上限および下限温度警報機能を備えており、温度が設定範囲を超えると自動的に警報を発報し、出力を遮断することができ、生産設備や加工品を効果的に保護します。

環境適応性では、動作温度範囲-10℃～55℃、IEC61000規格に準拠した耐干渉性能、保護等級IP50に準拠した防塵・防滴フロントパネルを採用し、粉塵や高湿度などの過酷な産業環境でも長期安定動作が可能です。

E5CNシリーズ共通機種比較

お客様がアプリケーションに最適な温度コントローラを選択できるように、E5CN-Q2MT-500 と同じシリーズの他の一般的なモデルのパラメータ比較を次のように整理しました。

主な違いの分析

E5CN-Q2MT-500 と E5CN-R2MT-500 の最大の違いは出力タイプです。

R2MT-500 のリレー出力の耐用年数は約 100,000 回のスイッチング動作で、スイッチング周波数が小さい低周波温度調整シナリオに適しています。一方、Q2MT-500 のトランジスタ出力はほぼ無制限のスイッチング寿命を持っており、ソリッドステート リレーに適合する高精度 PWM 制御に非常に適しており、プラスチック パッケージやリフローはんだ付けなどの高精度の温度制御要件に最適です。

形E5CN-Q2MT-500は、大型の形E5ANシリーズに比べてサイズが小さいため、小型制御盤や分散型制御システムへの統合設置に適しています。

マルチセグメントプログラミング温度制御が必要ない場合、E5CN-Q2MT-500は、従来の産業用温度制御要件の90%を満たし、より高いコストパフォーマンスを実現します。

推奨されるマッチング ソリューション

1. 高精度な温度制御システムのマッチング

工業用オーブン、プラスチック押出ライン、リフローオーブンなど、高精度の温度制御が必要なシナリオでは、次の適合する組み合わせをお勧めします。

・温度コントローラー：オムロン E5CN-Q2MT-500

・アクチュエータ：オムロン G3NA-210B ソリッドステート リレー

・温度センサー：オムロン E52-PT100 白金抵抗 (または温度範囲に応じて適合する K タイプ熱電対)

・ アドバンテージ：オムロン独自の部品一式、マッチングトランジスタ出力PWM制御により、±1℃以内の温度制御精度、長期安定動作、アフターメンテナンスが容易です。

2. 通常の暖房器具のマッチング

小型包装機や恒温槽などの低周波スイッチング制御シナリオでは、ソリッドステートリレーを追加せずに加熱管のコンタクタを直接駆動できるリレー出力モデルE5CN-R2MT-500のマッチングを推奨し、システム全体のコストを削減します。

3. 分散制御システムのマッチング

複数の温度ポイントの集中監視が必要な自動生産ラインの場合、E5CN-Q2MT-500は、RS485通信拡張モジュールを介してオムロンCJシリーズPLCと組み合わせることができ、PLC側で温度データの集中読み取りと調整を実現し、自動生産プロセス制御の実現を促進します。

アプリケーションシナリオ

オムロン E5CN-Q2MT-500 は、以下を含むさまざまな産業オートメーション分野で広く使用されています。

・プラスチック加工業：射出成形機、押出機、プラスチック包装装置の温度管理

・食品加工業：ベーキングオーブン、定温発酵槽、殺菌装置温度管理

・電子機器製造業：リフローはんだ付け、ウェーブはんだ付け、恒温試験装置

・包装業界：ヒートシール装置、シュリンク包装機温度管理

・実験設備：恒温試験器、環境試験装置

供給能力と供給源保証

フローティング ライト オートメーションは、アジア太平洋地域におけるオムロンの産業用オートメーション コンポーネントの正規代理店として、オムロンの正規および大規模な正規代理店と長期安定した協力関係を確立しています。

E5CN-Q2MT-500 は当社の中核在庫製品の 1 つであり、以下の供給保証が付いています。

・現在の在庫：北米の倉庫に 860 ユニット、ヨーロッパの倉庫に 1,240 ユニットあり、ほとんどの地域で注文確認後 24 時間以内に発送可能です

・月間安定供給能力：最大1500台まで対応可能で、装置メーカーやシステムインテグレーターの量産・メンテナンスの大量発注ニーズにも対応可能

· ソースチャンネル:オムロンの公式生産ラインから直接供給される100％オリジナルの正規品で、すべての製品にはオムロンのオリジナル工場品質証明書と12か月の保証サービスが付いています

· 代替供給保証:このモデルが一時的に在庫切れの場合は、3 営業日以内に元のアップグレードされた代替品を提供し、無料の技術適応サポートを提供します。

100個を超える大量注文の場合は、オムロンの地域配送センターからの直送が可能で、リードタイムが短縮され、まとめ買い価格がより優遇されます。

アフターサービス

Floating Light Automation が販売するすべての Omron E5CN-Q2MT-500 製品には、12 か月の工場出荷時保証が付いています。保証期間内に品質に問題がある場合は、無料交換または全額返金を提供します。

大量のお客様に対しては、パラメータ設定のガイダンスや設置配線計画のコンサルティングを含む、無料の技術サポートを提供できます。

よくある質問

Q: オムロン E5CN-Q2MT-500 にはいくつの電源電圧バージョンがありますか?

A: このモデルには主に 2 つの電源バージョンがあります。

AC100-240V：標準バージョン（型式末尾「500」）

AC/DC24V：低電圧版（型式末尾「AC/DC24」）

ご購入の際は現場の電源事情に応じて適切なバージョンをお選びください。

Q: 温度センサーの入力タイプを設定するにはどうすればよいですか?

A: 初期設定メニューで「入力タイプ」パラメータを見つけ、使用する特定のセンサーに応じて設定します。

設定が正しくないと、温度測定値が不正確になったり、「S.Err」が表示されたりすることがあります。

Q: 温度が制御不能に上昇し続ける場合はどうすればよいですか?

A: 考えられる原因:

制御出力を駆動するリレー接点が溶着している → リレーを交換してください

SSRショート故障 → SSRの点検・交換
