オムロン CP1W-AD041

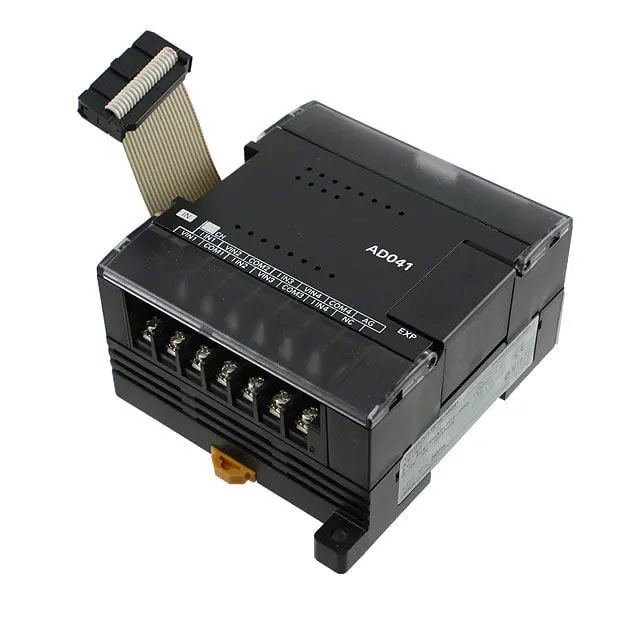

オムロン CP1W-AD041 は、CP1E シリーズ プログラマブル ロジック コントローラ専用の 4 チャンネル アナログ入力拡張モジュールです。外部の4～20mA電流信号または0～10V電圧アナログ信号をPLCが認識できるデジタル信号に変換できるため、制御システムは連続的に変化する物理パラメータを収集して処理できます。

各チャンネルは独立した信号範囲設定をサポートしており、さまざまな種類のセンサーや現場の作業条件に柔軟に適応できます。オムロン独自の製造技術により、長期連続運転でもモジュールの安定性を保証し、コンパクトなサイズで電気盤内に余分な設置スペースをとりません。

主要な技術仕様

・入力チャンネル数：4つの絶縁アナログ入力チャンネル

· サポートされる信号タイプ:DC電圧0～10V、DC電流4～20mA

・ 解決：1/4000（フルスケール）

· 変換速度:1チャンネルあたり150μs

・ 正確さ：±0.3%フルスケール(周囲温度25℃)

・ 電源：ホストCP1E PLCから電力供給され、外部電源は不要

・取り付け方法：オムロン DIN レール取り付けと互換性があり、CP1E 拡張バスに直接取り付け可能

・動作環境温度：0℃～55℃、保存温度：-20℃～75℃

・湿度：5%～95%RH（結露なきこと）

類似のオムロンアナログ入力モジュールの比較

オムロンでは、CP シリーズ PLC 用にさまざまな仕様のアナログ拡張モジュールを提供しています。お客様が適切な製品を選択しやすいように、比較のためにいくつかの一般的なモデルの主要なパラメータを次のように整理しました。

比較結果から、CP1E プラットフォームで 3 ～ 4 個のアナログ信号を収集する必要がある場合、CP1W-AD041 の方がコスト面でより明らかな利点があることがわかります。

2チャンネルのCP1W-AD021と比較して、CP1W-AD041のチャンネル単価は約15％削減され、中規模の制御システムのアプリケーションに適しています。

CJシリーズの高精度モジュールとは異なり、CP1W-AD041は一般産業用制御向けに位置付けられており、その精度は軽工業、包装、水処理などの検出要件のほとんどを完全に満たすことができ、価格はハイエンドモジュールのわずか1/3です。

推奨されるマッチング ソリューション

1. PLCホストとのマッチング

CP1W-AD041 はオムロン CP1E シリーズ PLC 用に特別に開発されており、CP1E N シリーズ、E シリーズ、および S シリーズ ホスト上で直接拡張できます。

1 台の CP1E ホストは、CP1W-AD041 を含む最大 3 台の CP1W 拡張モジュールを接続できます。つまり、最大 12 個のアナログ入力チャンネルを拡張でき、ほとんどの中小規模のオートメーション機器の信号取得要件を満たすことができます。

CP1HまたはCP1Lシリーズの旧ホストをお使いの場合、本モデルも互換性がありますが、ご購入前にホストのファームウェアバージョンをご確認いただく必要があります。

12 を超えるチャネルを拡張する必要がある場合は、需要を満たすためにより多くの拡張モジュールをサポートできる、より容量の大きい CP1E-N60 ホストを選択することをお勧めします。

2. 他の拡張モジュールとのマッチング

さまざまなアプリケーション シナリオに応じて、次の一般的な組み合わせを提供します。

· 小型温度および圧力検出システム: CP1E-N20 + 1 x CP1W-AD041 + 1 x 温度センサー + 1 x 圧力センサー、この組み合わせは 2 つの温度信号と 2 つの圧力信号を同時に収集でき、コストは 300 ドル以内に抑えられ、小型の工業用試験装置に非常に適しています。

· マルチチャンネル液面制御システム: CP1E-N40 + 2 x CP1W-AD041 + 1 x CP1W-DA021、8 つの液位入力信号、2 つのアナログ出力調整信号により、4 つの貯蔵タンクの自動液位調整を実現でき、小規模水処理装置や食品加工装置で広く使用されています。

· 多軸インバータ速度取得: CP1E-N30 + 1 x CP1W-AD041 + 4 x アナログ出力付き周波数コンバータ、4 台のインバータの出力周波数と電流信号をリアルタイムで収集し、搬送システムの集中監視を実現し、装置の動作安定性を効果的に向上させることができます。

3. センサーの適応

CP1W-AD041は、0～10Vの電圧出力と4～20mAの電流出力センサーを同時にサポートしており、圧力トランスミッター、温度トランスミッター、超音波レベルセンサー、流量センサー、変位センサーなど、追加の変換モジュールを必要とせずに、市場で最も一般的な工業用センサーを直接接続できます。

センサーが異なる信号範囲を出力する場合は、柔軟性の高い PLC プログラムを通じて範囲を調整して適応させることもできます。

典型的なアプリケーションシナリオ

・軽工業用包装装置：包装フィルムの圧力とシール部分の温度を収集し、パラメーターをリアルタイムで調整して包装品質を確保します

・水処理システム：水槽の液面、配管の流れ、PH値を収集し、給水ポンプの自動起動・停止を実現します。

・恒温制御システム：送信機によって出力された温度信号を収集し、加熱出力を調整するために、一致するアナログ出力モジュールを介して制御信号を出力します。

・繊維機械：糸の張力信号を収集し、供給ローラーの速度を調整して張力を安定させます。

・自動試験装置：効率を向上させるために手動テストの代わりに、データの記録と判断のためにテストベンチから複数のアナログ信号を収集します。

アフターサービスサポート

Floating Light Automation が販売するすべての Omron CP1W-AD041 モジュールは、12 か月のアフターサービス保証サービスを提供します。保証期間内に、人的損害以外の品質上の問題がある場合は、無料交換または全額返金を提供します。

当社では専門の技術者が配線指導やプログラム設定などの技術相談を無料で承ります。

大量注文の場合は、追加の大量割引を提供することができます。また、特定の優遇ポリシーについては、当社の営業スタッフにご連絡の上、交渉していただくことが可能です。

供給能力と供給源保証

フローティングライトオートメーションは、オムロンの正規正規代理店および大規模チャネルサプライヤーと長期安定的な協力供給関係を確立しています。

現在、中国と米国の倉庫にあるCP1W-AD041のスポット在庫は120台以上に達しており、小ロットの試作試作や設備一式の大量調達の需要に対応できます。

当社が販売するすべての製品は100％オリジナルの新品であり、オムロン独自の工場品質検査証明書とバッチ認定証明書を提供できます。

当社は第三者の工場検査をサポートしており、元の工場基準を満たしていない製品の品質問題は12か月以内に無条件で返品または交換できます。

物流の面では、DHL、FedEx、UPS、その他のグローバルエクスプレスチャネルをサポートしており、注文は支払い後24時間以内に発送でき、一般的なヨーロッパおよび北米地域では3〜7営業日以内に配達できます。

共同エンジニアリングを長期的にご利用のお客様には、付属品の不足によりプロジェクトが建設の進行に影響を与えないよう、ローリング在庫予約サービスを提供できます。

よくある質問

Q: オムロン CP1W-AD041 はどのように設置すればよいですか?

A： CP1W-AD041は、CPUユニットの右側または前段の拡張ユニットに拡張コネクタを介して直接接続します。インストールするには:

1. ユニットの拡張I/O接続ケーブルをCPUユニットまたは前段の拡張ユニットの拡張コネクタに差し込みます。

2. モジュールを DIN レールに固定します。

3. 追加の拡張ユニットが必要な場合は、モジュールの右側にある拡張コネクタを介してさらに拡張できます。

注: 拡張 I/O 接続ケーブルはモジュールに恒久的に取り付けられており、取り外すことはできません。静電気による誤動作を防ぐため、動作中はケーブルに触れないでください。

Q: CP1W-AD041は平均化をサポートしていますか?

A: はい、そうです。平均化は、入力範囲設定内のチャネルごとに個別に有効または無効にすることができます。

平均化が有効な場合、モジュールは複数のサンプルの平均値を出力します。これは信号ノイズの抑制に役立ちます。

Q: CP1W-AD041は断線検出をサポートしていますか?

A: はい、そうです。 CP1W-AD041 は、1 ～ 5 V および 4 ～ 20 mA の入力範囲の断線検出を備えています。センサー信号線の断線などの異常状態を検知することができます。
