記事の概要:正確な距離測定は、信頼性の高い産業オートメーション、効率的なマテリアルハンドリング、一貫した生産品質に不可欠です。のIFM O1D100光電距離センサーは、幅広い工場用途向けに非接触光学測定、設定可能なスイッチング機能、アナログ出力オプション、および IO-Link 通信を提供します。フローティングライト産業用バイヤーがオートメーションコンポーネントを調達し、機器のセンサー互換性を評価するのに役立ちます。このガイドでは、IFM O1D100 の主な仕様、動作原理、実際のアプリケーション、設置上の考慮事項、および選択基準について説明します。

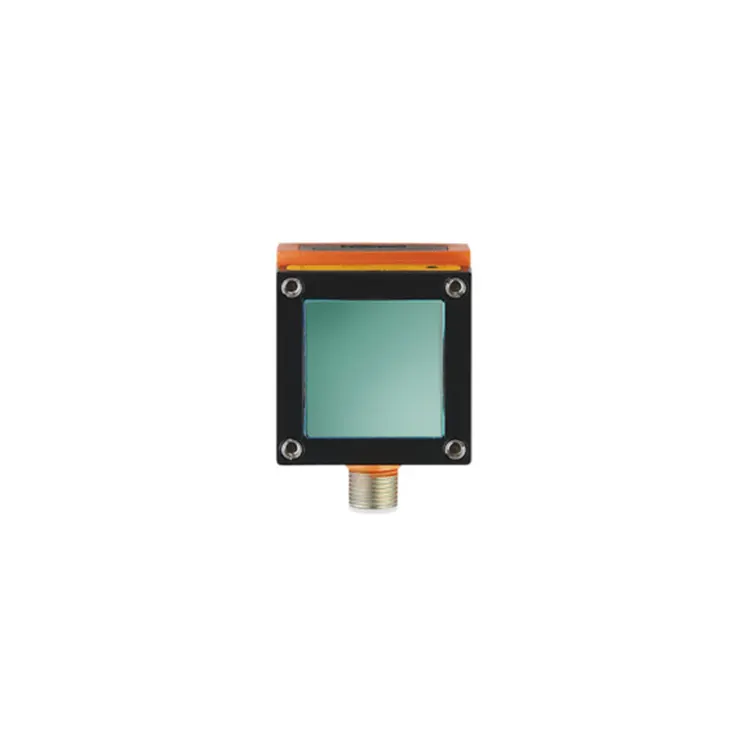

のIFM O1D100は、信頼性の高い非接触物体検出と距離測定を必要とする産業用途向けに設計された光電距離センサーです。 ifm electric によって製造され、光学式距離センサーの O1D ファミリに属し、指定された基準条件下で最大 10 メートルの距離を測定するように設計されています。
光電式距離センサは機械式測定器と異なり、対象物に触れる必要がありません。これは、移動する製品の監視、物体の位置の検出、物理的接触によって生産が妨げられたり、敏感な素材に損傷を与えたりする可能性のある距離の測定に役立ちます。
O1D100 は、設定可能な検出範囲とスイッチング出力およびアナログ出力オプションを組み合わせています。 IO-Link インターフェイスは、パラメータ化と互換性のあるオートメーション システムへのセンサー データの転送もサポートしています。
メーカー、システム インテグレータ、およびメンテナンス チームにとっての主な利点は、検出ポイントに機械的な測定メカニズムを導入することなく、距離情報を既存の制御プロセスに組み込めることです。
購入者は、Floating Light の IFM O1D100 製品ページで製品情報や調達に関する問い合わせを確認できます。
産業用センサーを評価する場合、エンジニアは最大測定距離以上のものを考慮する必要があります。出力構成、電気的互換性、環境保護、通信能力、ターゲット表面の特性はすべて、現実のパフォーマンスに影響を与えます。
| パラメータ | 仕様 |
|---|---|
| 製品タイプ | 光電式距離センサー |
| メーカー | ifmエレクトロニック |
| モデル | O1D100 |
| 測定範囲 | 指定された基準条件下で 0.2 ～ 10 m |
| 動作電圧 | DC18～30V |
| 電気出力設計 | 直流PNP |
| デジタル出力 | 2つの設定可能なスイッチング出力 |
| アナログ出力オプション | 4 ～ 20 mA または 0 ～ 10 V、設定可能 |
| 通信インターフェース | IO-Link COM2、38.4 kBaud、リビジョン 1.1 |
| サンプリングレート | 1～50Hz |
| 保護等級 | IP67 |
| 使用周囲温度 | -10℃～+60℃ |
| ハウジングの寸法 | 59×42×52mm |
| レーザー保護クラス | クラス2 |
| 電気接続 | 5 ピン M12 A コード コネクタ 1 つ |
注意事項：仕様はメーカー公表の製品情報をもとに記載しております。記載されている測定範囲は、ターゲットの反射率と基準条件によって異なります。設置または調達の前に、現在のデータシート、配線図、および構成要件を確認してください。
選択における重要な考慮事項の 1 つは、測定精度です。最大範囲 10 メートルは、センサーがどの距離でも同じ精度を提供することを意味するものではありません。ターゲットの色、表面反射率、周囲光、および動作条件は、測定パフォーマンスに影響を与える可能性があります。エンジニアは許容公差を定義する際に、公式の IFM O1D100 技術仕様を参照する必要があります。
IFM O1D100 は光学式飛行時間測定を使用します。簡単に言うと、センサーはターゲットに向かって光を放射し、返された信号を評価して距離を決定します。これにより、デバイスは直接接触することなく物体を測定できるようになります。
距離値が取得されると、センサーは設定された出力機能を使用して、接続されたコントローラーまたは自動化システムに情報を伝達できます。
たとえば、包装ラインは距離情報を使用して、製品が指定された位置に到達したかどうかを識別できます。コントローラは、設定された検出しきい値に基づいて、コンベア、アクチュエータ、または検査動作を調整できます。
IO-Link は別の機能層を追加します。互換性のあるマスターとコントローラーを使用すると、技術者はサポートされているプロセス データにアクセスし、パラメーターを調整し、診断情報を取得できます。これにより、コミッショニングが簡素化され、センサーでの繰り返しの手動調整の必要性が軽減されます。
IFM O1D100 は、非接触距離測定により制御プロセスに有用な情報が得られる多くのファクトリー オートメーション タスクに適しています。その適合性は、要求範囲、対象特性、対応ニーズ、設置環境と照らし合わせて常に検証する必要があります。
組立ラインや製造ラインでは、センサーはワークピース、固定具、または可動コンポーネントの位置を監視できます。距離のしきい値は、次のプロセスが開始される前に、制御システムがオブジェクトが予想される動作ゾーン内にあるかどうかを判断するのに役立ちます。
このアプローチは、反復可能な処理シーケンスをサポートし、適切な用途における機械的接触スイッチへの依存を減らすことができます。
自動保管システム、コンベア、およびパレット処理装置では、多くの場合、物体の位置を検出したり、ターゲットと固定基準点の間の距離を推定したりする必要があります。
O1D100 は、選択した測位および存在監視タスクの距離情報を提供できます。ただし、複雑なパレット積載、複数のターゲット、または安全性が重要な衝突回避を伴うアプリケーションでは、適用範囲とシステムレベルの安全要件を個別に評価する必要があります。
梱包および小包処理システムでは、距離測定は、荷物が定義された位置に到達したかどうか、またはターゲットが設定された測定ウィンドウ内にあるかどうかを判断するのに役立ちます。
パッケージの寸法を計算する必要がある場合、エンジニアは完全なセンサー配置と制御ロジックを評価する必要があります。 1 回の距離の読み取りでは、パッケージの完全な 3 次元測定値が自動的に得られるわけではありません。
産業機械では、コンポーネントの位置、材料レベル、距離の変化を継続的または定期的に監視する必要がある場合があります。 O1D100 のアナログ出力は、コントローラが単純なオン/オフ状態だけではなく距離関連の信号を必要とする場合に役立ちます。
レベル測定や凹凸面の監視に使用する前に、対象の材質、検出形状、環境条件、必要な測定公差を確認してください。
正しい統合は、電気的互換性と測定の使用方法を明確に理解することから始まります。たとえ有能なセンサーであっても、その出力設定またはコントローラー構成が正しくない場合、信頼性の低いシステム結果が生成される可能性があります。
PLC 統合の場合は、選択したコントローラの電気入力仕様とスケーリング ロジックを確認してください。他のオートメーション製品用にリストされているすべての通信プロトコルが O1D100 で直接サポートされていると想定しないでください。文書化された通信インターフェースは IO-Link です。ネットワークレベルの統合には、互換性のあるマスターまたはゲートウェイが必要になる場合があります。
最適な距離センサーとは、アプリケーションの実際の動作要件を満たすセンサーであり、必ずしも公称範囲が最大のモデルであるとは限りません。構造化された比較は、購入者が対象の材料や制御システムに不適切なデバイスの選択を避けるのに役立ちます。
| 選択要素 | 確認すべきこと | なぜそれが重要なのか |
|---|---|---|
| 測定距離 | 最小、通常、最大作動距離 | ターゲットが使用可能な範囲内に留まるようにします。 |
| 対象面 | 色、反射率、質感、寸法 | 返される光信号の品質と信頼性に影響します。 |
| 必要な精度 | 実際の距離で許容される測定誤差 | 長距離センサーが実際の許容範囲を超えて使用されるのを防ぎます。 |
| 出力の互換性 | PNP 入力、アナログチャンネル、または IO-Link のサポート | センサーが制御システムと通信できることを確認します。 |
| 動作環境 | 温度、塵埃、湿気、振動、周囲光 | センサーが設置場所で確実に動作できるかどうかを判断するのに役立ちます。 |
| 応答要件 | サンプリングレートとマシンサイクルタイム | 測定の更新がプロセス速度に適切であることを確認します。 |
| 設置スペース | ハウジングの寸法、取り付け位置、およびケーブルアクセス | 簡単な機械的統合とメンテナンスをサポートします。 |
O1D100 を他のセンサーと比較する場合は、同等の条件下で両製品の公式仕様を確認してください。測定原理、基準ターゲット、出力関数、および環境評価の違いにより、見出しの仕様が誤解を招く可能性があります。
また、購入チームは、注文する前に、正確なモデル指定、製品状態、納期、保証条件、技術文書の入手可能性を確認する必要があります。
適切な設置方法は、一貫した測定を維持し、不必要なトラブルシューティングを最小限に抑えるのに役立ちます。 IFM O1D100 は IP67 の保護等級を備えていますが、設置条件とターゲットの特性は実際の性能に影響します。
粉塵やオイルミストを伴う用途では、実際の汚染レベルに基づいてメンテナンススケジュールを確立してください。エンクロージャの定格は、光学測定がセンサーのフロント ウィンドウ上の堆積物の影響を受けないことを保証するものではありません。
測定値が変動する場合は、デバイスを交換する前に、位置合わせ、ターゲットの反射率、周囲光、電気接続、構成設定を確認してください。必要に応じて、制御された条件下でセンサーの読み取り値を既知の基準測定値と比較します。
公表されている測定範囲は、反射率 90% の白色ターゲットを使用した指定の参照条件下で 0.2 ～ 10 メートルです。実際の性能はターゲットの特性や動作環境によって異なります。
はい。 O1D100 は、38.4 kBaud の IO-Link COM2 および IO-Link リビジョン 1.1 をサポートします。通信機能にアクセスするには、互換性のある IO-Link マスターが必要です。
はい。その出力の 1 つは、4 ～ 20 mA の電流信号または 0 ～ 10 V の電圧信号用に構成できます。アナログ範囲は、アプリケーションの測定要件とコントローラ入力に合わせて設定する必要があります。
IP67 等級は、指定されたテスト条件下で粉塵の侵入や一時的な浸水に対する保護を提供します。ただし、光学窓のひどい汚れは測定の品質に影響を与える可能性があるため、設置ごとに環境適合性と洗浄要件を評価する必要があります。
指定された動作電圧は 18 ～ 30 V DC です。センサーを接続する前に、必ず公式の配線図に従い、電源とコントローラーの入力要件を確認してください。
適切な位置合わせを確保し、テスト中に代表的なターゲット材料を使用し、光学窓を清潔に保ち、サンプリング レートと出力しきい値を適切に設定します。測定値が依然として不安定な場合は、周囲光、表面反射率、電気的干渉、および動作距離を確認してください。
産業用バイヤーは、IFM O1D100 製品ページから Floating Light に連絡して見積もりを依頼し、現在の在庫、配送手配、製品ドキュメント、および該当する保証条件を確認することができます。
IFM O1D100 は、非接触距離測定、設定可能なスイッチング動作、アナログ信号出力、IO-Link 通信を必要とする産業用アプリケーションにとって実用的なオプションです。指定された基準条件下での測定範囲は最大 10 メートルであるため、生産ラインの位置決め、マテリアルハンドリング、梱包、および選択された機器監視タスクについて評価する価値があります。
導入を成功させる鍵は、センサーの実際の測定性能とインターフェース機能をターゲットの材料、作動距離、マシンサイクル、および環境条件に適合させることです。構成と試運転を慎重に行うことは、正しいモデルを選択することと同じくらい重要です。
