IFM LK3122 は産業オートメーションにおける液面監視をどのように改善できるか

フローティングライトは、信頼性の高いセンシングおよび制御ソリューションを求めるメーカーに産業オートメーション コンポーネントを提供します。のIFM LK3122電子レベル センサーは、容量性液体レベル検出、設定可能なスイッチング機能、アナログ出力、および IO-Link 通信を提供し、産業機器で互換性のある液体を監視するための実用的なオプションになります。

IFM LK3122 は、水、水ベースの冷却剤、油、および同様の液体を含むアプリケーション向けに設計された電子レベル センサーです。 264 mm のプローブには 195 mm のアクティブ センシング範囲が組み込まれており、構成可能なスイッチング出力とアナログ出力はさまざまな監視および制御要件をサポートします。 18 ～ 30 V DC の動作電圧と IO-Link 通信を備えたセンサーは、適切なオートメーション アーキテクチャに統合できます。このガイドでは、エンジニアや購買チームが機器に適合するかどうかを判断するのに役立つように、その動作原理、重要な技術仕様、アプリケーションの考慮事項、設置要件、および選択基準について説明します。

目次

1. IFM LK3122とは何ですか?
2. センサーはどのように機能しますか?
3. 主要な技術仕様
4. 主な機能と利点
5. 代表的な産業用途
6. インストールと構成に関する考慮事項
7. 適切なレベルセンサーの選択方法
8. メンテナンスとトラブルシューティング
9. よくある質問
10. 結論

IFM LK3122とは何ですか?

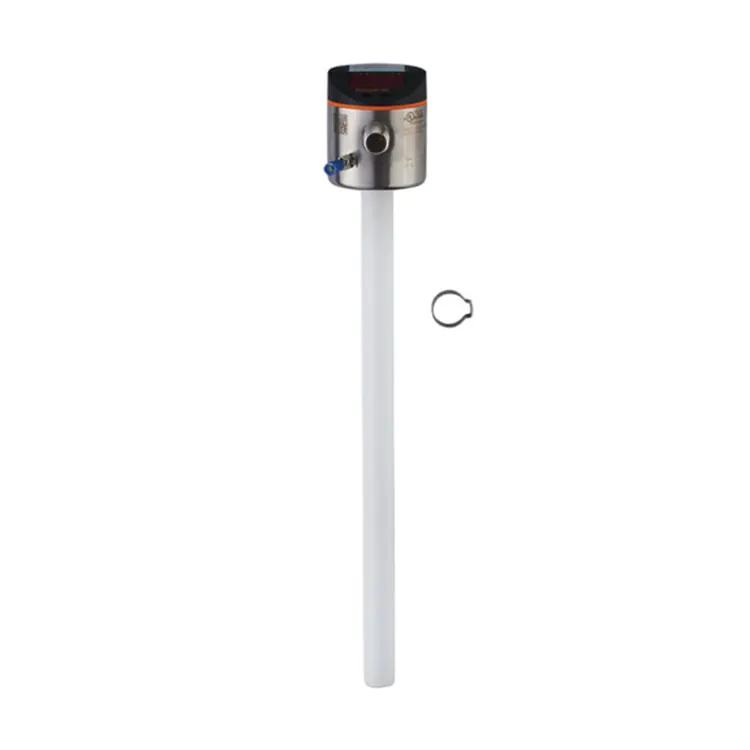

IFM LK3122 は、ifm electric 社製の電子レベル センサーです。主に機械的な位置を検出する従来のフロート スイッチとは異なり、このモデルは容量性測定原理を使用して、感知プローブに沿った互換性のある液体のレベルの変化を検出します。

このセンサーは、水、水ベースの冷却潤滑剤、油、油ベースの媒体、および同様の特性を持つ液体を含むアプリケーションを対象としています。電子出力により、測定レベルを産業用監視および制御プロセスに組み込むことができます。

メンテナンス エンジニア、機器インテグレーター、オートメーション システム設計者にとって、主に考慮すべき点は単にモデル番号ではありません。それは、センサーのアクティブ範囲、流体の適合性、温度制限、出力構成、設置条件が実際の用途に適合しているかどうかです。

購入者は、注文する前に、Floating Light の IFM LK3122 製品情報を確認し、記載されている詳細をメーカーのドキュメントと比較できます。

センサーはどのように機能しますか?

容量性レベルの測定は、検出素子の周囲の媒体の存在に伴う電気容量の変化に依存します。液体レベルがプローブに沿って変化すると、センサーは対応する電気応答を評価し、レベル関連の測定値を決定します。

LK3122 は、コントローラまたは監視システムに有用な情報を送信するための構成可能な出力を提供します。設置とパラメータ設定に応じて、これらの信号はレベル監視、しきい値検出、自動機器応答をサポートできます。

出力オプションを理解する

• デジタルスイッチング出力:測定レベルが構成された設定値に達したときの通知など、しきい値ベースのアクションをサポートします。
• アナログ出力:互換性のある制御機器に設定可能な電流または電圧信号を提供します。
• IOリンク:互換性のある IO-Link マスターを介して、サポートされているデジタル通信、デバイス識別、パラメータ設定、および診断機能を有効にします。

これらの機能により、システム設計者は、すべてのインストールで利用可能なすべての出力が同時に使用されることを前提とせずに、適切な統合方法を選択できます。

主要な技術仕様

購入前に技術データを確認すると、センサーとターゲット マシン間の不一致を防ぐことができます。次の表は、IFM LK3122 に関して公開されている重要な仕様をまとめたものです。

重要：センサーの許容媒体温度は、液体および設置アクセサリによって異なります。水および水ベースの冷却剤の場合、公表されている範囲は 0 ～ 35°C ですが、指定された E43100 気候チューブを使用すると 35 ～ 65°C が可能です。オイルの場合、公表されている範囲は 0 ～ 70°C です。完全な動作条件と制限については、公式 IFM 製品ページと技術文書を参照してください。

主な機能と利点

いくつかの特性により、LK3122 は工業用液体モニタリング プロジェクトで評価する価値があります。

1. 複数の出力可能性

スイッチング出力、アナログ出力、および IO-Link 通信の組み合わせにより、エンジニアはいくつかの統合オプションを利用できます。適切な構成は、コントローラー、監視要件、および選択したパラメーターによって異なります。

2. 設定可能なスイッチング機能

指定した調整範囲内でセットポイントとリセットポイントを設定できます。これは、コントローラーが単に測定値を表示するのではなく、定義された液体レベルに応答する必要があるアプリケーションをサポートします。

3. 定義されたアクティブな測定ゾーン

195 mm のアクティブ範囲は、エンジニアがコンパクトなタンクや機器のリザーバー内でのプローブの配置を計画するのに役立ちます。非アクティブセクションはアクティブゾーンと同じ測定機能を提供しないため、正しい位置決めが不可欠です。

4. 産業統合

LK3122 は 18 ～ 30 V DC 電源と設定可能な出力オプションにより、互換性のあるオートメーション システムでの評価に適しています。試運転前に、電気的特性、負荷制限、および接続要件をコントローラのマニュアルと照合して確認する必要があります。

代表的な産業用途

このセンサーは、媒体および動作条件が公表されている制限内にある場合に限り、産業機器における互換性のある液体監視タスク用に検討できます。

• 工作機械のクーラントリザーバー:水ベースの冷却潤滑剤を監視し、レベル関連の信号を機械制御に提供します。
• 油圧機器：プローブの形状と油温が仕様を満たしているリザーバー内の互換性のある作動油を監視します。
• 工業用水システム:適切な水タンクや機器の筐体内の液面の変化を検出します。
• 潤滑システム:機械の互換性のある潤滑剤のサポートレベルの監視。
• 自動化装置:適切な PLC ベースの監視配置に統合するためのスイッチング信号またはアナログ信号を提供します。

これらは、適合性を保証するものではなく、潜在的なアプリケーション カテゴリです。 LK3122 は、あらゆる液体または工業プロセスを対象としたものではありません。メーカーは、強力な導電性または粘着性の媒体、粒状材料、酸、アルカリ、食品加工、および電気メッキ用途に対する制限を列挙しています。選択する前に、正確な媒体とプロセス条件を確認してください。

インストールと構成に関する考慮事項

正しく設置すると、測定の信頼性と制御戦略の有効性に直接影響します。

1. タンクの形状を確認してください。プローブの長さと取り付け配置が、利用可能な取り付け深さに適合していることを確認してください。
2. アクティブゾーンを正しく配置します。必要な測定点を決定するときは、上部非アクティブ ゾーン 53 mm と下部非アクティブ ゾーン 16 mm を考慮してください。
3. 媒体の互換性を確認します。液体の特性、誘電特性、温度をメーカーの制限と比較して確認してください。
4. 電気接続を確認します。供給電圧、スイッチングロジック、アナログ信号タイプ、負荷要件をコントローラに合わせてください。
5. 測定パラメータを設定します。取扱説明書に従って、必要なスイッチングポイントとリセットポイント、出力動作、その他のパラメータを設定します。
6. 実際の動作条件下でテストします。機械を日常運転に移す前に、代表的な液位での出力応答を確認してください。

デジタル通信の場合は、必要に応じて IO-Link マスター、デバイス構成、および互換性のあるデバイス記述ファイルも確認します。

適切なレベルセンサーの選択方法

IFM LK3122 を他の電子レベル センサーと比較する場合は、価格や公称プローブ長だけでモデルを選択するのではなく、完全なアプリケーションを考慮してください。

エンジニアは、連続レベル測定、しきい値検出、または別の検出原理が最適であるかどうかも評価する必要があります。あるリザーバーではうまく機能するセンサーが、別の媒体やプロセス構成には適さない場合があります。

メンテナンスとトラブルシューティング

定期的なチェックは、インストールや構成の問題が本番環境に中断される前に特定するのに役立ちます。

• プローブと取り付け構造に汚れや物理的損傷がないか検査してください。
• センサーが予想どおりに反応しない場合は、供給電圧と電気接続を確認してください。
• アラーム動作が意図した制御シーケンスと異なる場合は、スイッチングポイントとリセットポイントを確認してください。
• アナログ読み取り値を期待値と比較し、PLC 入力が正しい信号タイプに設定されていることを確認します。
• デジタルインターフェイスを使用する場合は、IO-Link 通信とデバイスパラメータを確認してください。
• 機器の清掃、設定の変更、またはサービスへの復帰を行う前に、取扱説明書を参照してください。

メンテナンスの間隔は、実際の動作環境、監視対象の液体の特性、および機器メーカーの推奨事項に基づいて決定する必要があります。

よくある質問

1. IFM LK3122 はどのようなタイプのセンサーですか?

IFM LK3122 は、互換性のある液体のレベルを検出するように設計された電子容量式レベル センサーです。構成可能なスイッチング出力、アナログ出力、IO-Link 通信を提供します。

2. IFM LK3122 のアクティブ検出範囲はどれくらいですか?

プローブの長さは 264 mm、アクティブ検知範囲は 195 mm です。指定された非アクティブ ゾーンは、上部が 53 mm、下部が 16 mm です。これらの寸法は設置計画に含める必要があります。

3. IFM LK3122 はどの液体を監視できますか?

対象となる媒体には、水、水ベースの冷却剤、油、油ベースの媒体、および指定された条件を満たす同様の液体が含まれます。強力な導電性または粘着性の媒体、および特定の化学または工業用途は除外されます。必ずメーカーの適合情報をご確認ください。

4. IFM LK3122 は PLC に接続できますか?

はい、スイッチング出力、アナログ電流または電圧出力、または IO-Link インターフェイスを使用して、互換性のある PLC と統合できます。選択した方法は、PLC の電気入力および通信機能と一致する必要があります。

5. IFM LK3122 にはどのような電源が必要ですか?

指定された動作電圧は 18 ～ 30 V DC です。設置前に技術資料を使用して、電源、配線、出力負荷、および接続要件を確認してください。

6. 購入者は注文前に正しいモデルをどのように確認できますか?

完全なモデルの指定、メーカーのマニュアル、製品の状態、および入手可能なトレーサビリティ情報を確認してください。購入者は、要求されたモデルと購入の詳細を確認するために、アプリケーション要件を Floating Light に提供することもできます。

結論

IFM LK3122 は、適切な産業監視アプリケーション向けに、容量性液面検出、設定可能な出力機能、および IO-Link 接続を提供します。 195 mm のアクティブセンシング範囲と定義された動作制限により、アプリケーションの慎重な評価が不可欠になります。購入前に媒体の互換性、設置形状、温度、コントローラーの要件を確認することで、エンジニアはより多くの情報に基づいてセンサーを選択できます。
