のアレン・ブラッドリー 1756-L8SPは、GuardLogix 5580 安全制御アーキテクチャ用に設計されたセーフティ パートナー コントローラです。互換性のある GuardLogix 5580 プライマリ コントローラとともに ControlLogix シャーシにインストールすると、高信頼性の産業安全アプリケーションに必要な処理アーキテクチャの提供に役立ちます。このガイドでは、エンジニア、メンテナンス チーム、システム インテグレータ、および産業オートメーションの購入者向けに、その機能、アーキテクチャ、仕様、インストールに関する考慮事項、構成ワークフロー、トラブルシューティングのポイント、および購入に関する考慮事項について説明します。
産業オートメーション システムでは、効率的な機械動作の維持と安全機能の確実な実行という 2 つの仕事を同時に実行する必要性がますます高まっています。 GuardLogix 5580 アーキテクチャでは、アレン・ブラッドリー 1756-L8SPは、互換性のあるプライマリ GuardLogix コントローラに関連付けられたセーフティ パートナー コントローラとして機能します。
ロックウェル・オートメーションのドキュメントでは、1756-L8SP が GuardLogix 5580 セーフティ コントローラ ファミリの一部であると記載されています。このデバイスは、単なる従来のスタンドアロン PLC プロセッサではありません。代わりに、システムの安全アーキテクチャに参加し、互換性のあるプライマリ コントローラと連携します。 :contentReference[oaicite:0]{index=0}
この区別は、代替機器を選択する際に重要です。よくある購入上の間違いは、1756-L8SP を独立した汎用 ControlLogix プロセッサとして扱うことです。その意図された機能は特に GuardLogix 安全アーキテクチャに関連しているため、プライマリ コントローラ、シャーシ、ファームウェア、プロジェクト構成との互換性、および該当する安全要件を合わせて考慮する必要があります。
1756-L8SP の主な目的は、GuardLogix 5580 セーフティ コントローラで使用される冗長処理アーキテクチャに参加することです。ロックウェル・オートメーションは、GuardLogix 5580 セーフティ コントローラの中に 1756-L8SP をリストし、Studio 5000 コントローラ情報の製品コード 176 でデバイスを識別します。 :contentReference[oaicite:1]{index=1}
産業用システム設計者にとって、実際的な利点はアーキテクチャ上にあります。安全機能ごとに完全に別個の制御プラットフォームを必要とするのではなく、安全関連の制御を ControlLogix ベースの自動化環境に統合できます。
完全なシステム設計に応じて、このアーキテクチャは、機械の保護、緊急停止機能、安全インターロック、安全動作、プロセス保護、その他の安全関連の制御タスクを含むアプリケーションをサポートできます。実際の安全機能は、コントローラの組み合わせ、ファームウェア、安全 I/O、アプリケーション設計、適用される規格など、完全な認定構成によって異なります。
最も重要な考慮事項の 1 つは、1756-L8SP がプライマリ GuardLogix コントローラに代わるものではないことを理解することです。互換性のある GuardLogix 5580 安全コントローラで動作するように設計されています。
互換性のあるプライマリ コントローラー ファミリには、1756-L81ES、1756-L82ES、1756-L83ES、1756-L84ES、1756-L85ES などのモデルが含まれます。ロックウェル・オートメーションの現在のドキュメントでは、これらのモデルは GuardLogix 5580 コントローラとして識別され、1756-L8SP は同じアーキテクチャ内の安全コントローラとして個別に識別されます。 :contentReference[oaicite:2]{index=2}
GuardLogix アプリケーションを実行し、システム動作を調整します。
コントローラ アーキテクチャ内でセーフティ パートナーの役割を提供します。
フィールド安全装置と機械安全機能を接続します。
安全性が重要なプロジェクトの場合、エンジニアは、該当するロックウェル・オートメーションの技術文書および安全認証と照らし合わせて、正確なコントローラーの組み合わせとファームウェアのリビジョンを常に確認する必要があります。 Rockwell が公開した技術データには、特定の機能安全機能は、指定されたファームウェアのリビジョンとシステム構成に依存すると記載されています。 :contentReference[oaicite:3]{index=3}

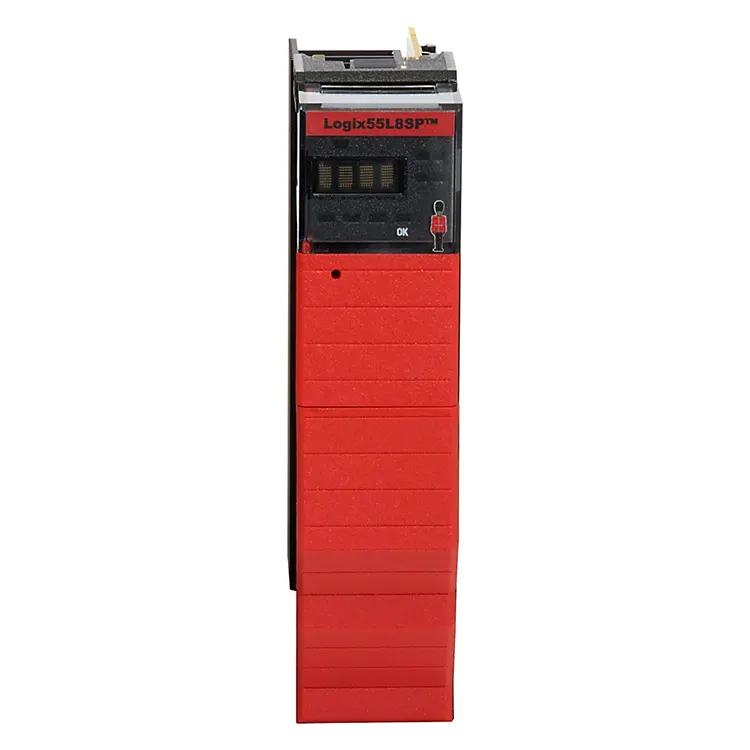

技術仕様は、交換を計画する場合、キャビネットの状態を評価する場合、または既存の設置がモジュールに対応できるかどうかを確認する場合に重要です。入手可能な技術リファレンスでは、1756-L8SP がオープン スタイルのシャーシ取り付け型セーフティ パートナー コントローラであると特定されています。
| パラメータ | 1756-L8SP 情報 |
|---|---|
| 製品ファミリー | ControlLogix / GuardLogix 5580 |
| 製品タイプ | セーフティパートナーコントローラー |
| 取り付け | ControlLogixシャーシ |
| 囲い | オープンスタイル |
| 消費電流 | 1.2 VDC で 5 mA。 DC5.1Vで約1.2A |
| 動作温度 | 指定された構成に応じて最大 -25 ～ 70 °C |
| 保管温度 | 約-40～85℃ |
| 相対湿度 | 最大 95%、結露なし |
| ネットワークポート | ネットワークポートが組み込まれていない |
公開されているディストリビュータの仕様には、上記の標準的な電力と環境の数値が報告されていますが、安全アプリケーションの正確な設置および認証要件については、ロックウェル・オートメーションのドキュメントが引き続き参照される必要があります。 :contentReference[oaicite:4]{index=4}
1756-L8SP は、GuardLogix 5580 安全アーキテクチャを使用して安全制御を大規模な産業用オートメーション システムと統合する場合に適しています。一般的な環境には、製造、機械製造、マテリアルハンドリング、自動車生産、梱包、プロセス関連の設備などが含まれます。
モジュール自体は安全機能を決定しません。代わりに、安全入力デバイス、安全出力デバイス、ドライブ、モーター、保護装置、緊急停止デバイス、およびアプリケーション固有の安全ロジックを含む完全な安全システムの一部を形成します。
正しい取り付けは、単にモジュールを空きスロットに挿入するのではなく、システムの互換性から始まります。交換または試運転の前に、エンジニアはシャーシ、プライマリ GuardLogix コントローラ、ファームウェア リビジョン、プロジェクト構成、および安全関連の文書を確認する必要があります。
カタログ番号が似ているという理由だけで交換モジュールを選択しないでください。 GuardLogix、ControlLogix、およびそれ以前の世代のコントローラーは、見た目は似ていますが、機能的な役割が異なるハードウェアを持つことができます。
GuardLogix システムが安全パートナーに関連する問題を報告した場合、保守担当者はまず、その問題がハードウェア、構成、ファームウェア、シャーシ通信、またはより広範な安全システムに関連しているかどうかを判断する必要があります。
| 観察された状況 | 確認事項 |
|---|---|
| コントローラーまたはパートナーの障害 | コントローラーのステータス、モジュール診断、ファームウェアの互換性、プロジェクト構成 |
| 予期せぬ安全状態 | 安全I/O、アプリケーションロジック、フィールドデバイス、および安全タスク診断 |
| モジュールが認識されない | シャーシの取り付け、ハードウェアのアイデンティティ、リビジョンの互換性、および構成 |
| 交換後にシステムに障害が発生する | 正しいカタログ番号、ファームウェア、プロジェクト リビジョン、コントローラーのペアリング、および安全性の検証 |
メンテナンス チームは、モジュールを交換する前に、元のハードウェア ID とコントローラーのリビジョンを文書化する必要があります。この簡単な手順により、特に元のプロジェクトのドキュメントが不完全な可能性がある古い運用システムで、試運転の遅延を大幅に減らすことができます。
産業用コントローラーの調達は、従来の家庭用電化製品の購入とは異なります。購入者は、正確な部品番号、ハードウェアの状態、リビジョン情報、入手可能性、ドキュメント、保証条件、アプリケーションの互換性を考慮する必要があります。
アレン・ブラッドリー 1756-L8SP の場合、購入者は注文する前に少なくとも次の情報を確認する必要があります。
フローティングライトオートメーショントレード株式会社オートメーションコンポーネントの特定と交換用機器の調達に支援を必要とする産業オートメーション購入者をサポートできます。見積もりを依頼する際に、完全なカタログ番号と入手可能な銘板情報を提供すると、不必要なコミュニケーションが減り、部品識別の精度が向上します。
いいえ。1756-L8SP は、GuardLogix 5580 安全アーキテクチャ内で使用されるセーフティ パートナー コントローラです。スタンドアロンの汎用 ControlLogix プロセッサとして扱うべきではありません。 Rockwell Automation は、これを GuardLogix 5580 セーフティ コントローラ ファミリにリストしています。 :contentReference[oaicite:6]{index=6}
1756-L8SP は、1756-L81ES ～ 1756-L85ES ファミリのメンバーを含む、互換性のある GuardLogix 5580 プライマリ セーフティ コントローラで動作するように設計されています。正確な互換性は、現在のロックウェル・オートメーションのドキュメントおよびインストールされているファームウェアのリビジョンと照らし合わせて検証する必要があります。 :contentReference[oaicite:7]{index=7}
利用可能な製品仕様では、1756-L8SP にはネットワーク ポートが組み込まれていないことが示されています。その役割は、スタンドアロンのネットワーク コントローラとしてではなく、ControlLogix シャーシ内の安全パートナーとしてです。 :contentReference[oaicite:8]{index=8}
GuardLogix 5580 システムは、Studio 5000 Logix Designer を使用して構成およびプログラムされます。正確なソフトウェア バージョンと互換性要件は、コントローラのファームウェアとプロジェクトの要件と照らし合わせて確認する必要があります。
ハードウェアの交換は、安全アプリケーションのための単純なプラグアンドプレイ手順として扱うべきではありません。交換品は、既存のコントローラー、ファームウェア、プロジェクト構成、安全要件、および試運転手順と照らし合わせてチェックする必要があります。
ロックウェル・オートメーションの技術文書には、1756-L8SP を使用して指定された GuardLogix 5580 構成は、該当する条件下で最大 SIL 3 およびカテゴリ 4 / パフォーマンス レベル e の機能をサポートできると記載されています。認定は、1756-L8SP 単体ではなく、システム全体、指定されたファームウェア、アーキテクチャ、および実装に依存します。 :contentReference[oaicite:9]{index=9}
アレン・ブラッドリー 1756-L8SP は、GuardLogix 5580 プラットフォームで特殊な位置を占めています。独立した PLC として機能するのではなく、互換性のある GuardLogix アーキテクチャ内の安全パートナーとして機能し、高信頼性の安全アプリケーションに必要な処理構造の提供を支援します。
エンジニアにとって最も重要な考慮事項は、システムの互換性、コントローラーのペアリング、ファームウェア、シャーシ要件、安全アプリケーションの設計、および検証です。購買チームにとって、正確な部品番号の確認、製品の状態、トレーサビリティ、保証、および配送要件も同様に重要です。
1756-L8SP を明確に理解することで、誤った交換を減らし、トラブルシューティングの時間を短縮し、産業オートメーションのメンテナンスをより予測可能にすることができます。新しい GuardLogix の設置を計画している場合でも、既存の生産ラインの代替品を調達している場合でも、購入および試運転の前に常に正確な製品識別を行う必要があります。
アレン・ブラッドリー 1756-L8SP をお探しの場合、または産業オートメーション コンポーネントのチェックにサポートが必要な場合は、フローティングライトオートメーショントレード株式会社製品の識別と調達要件を支援できます。完全な部品番号、必要な数量、状態、配送要件を共有して、調達プロセスをより効率的にします。
